Установка системы туманообразования для беседки в загородном доме пос. Гора Киевской области

Примечание : Клиент обратился к нам с запросом на расчет и установку системы туманообразования для беседки в своем загородном доме в пос. Гора Киевской области. Мы выехали на место для осмотра зоны будущего монтажа, обсуждения с Заказчиком пожеланий по монтажу системы туманообразования, выбора места установки генератора тумана и зоны установки туманообразующих форсунок.

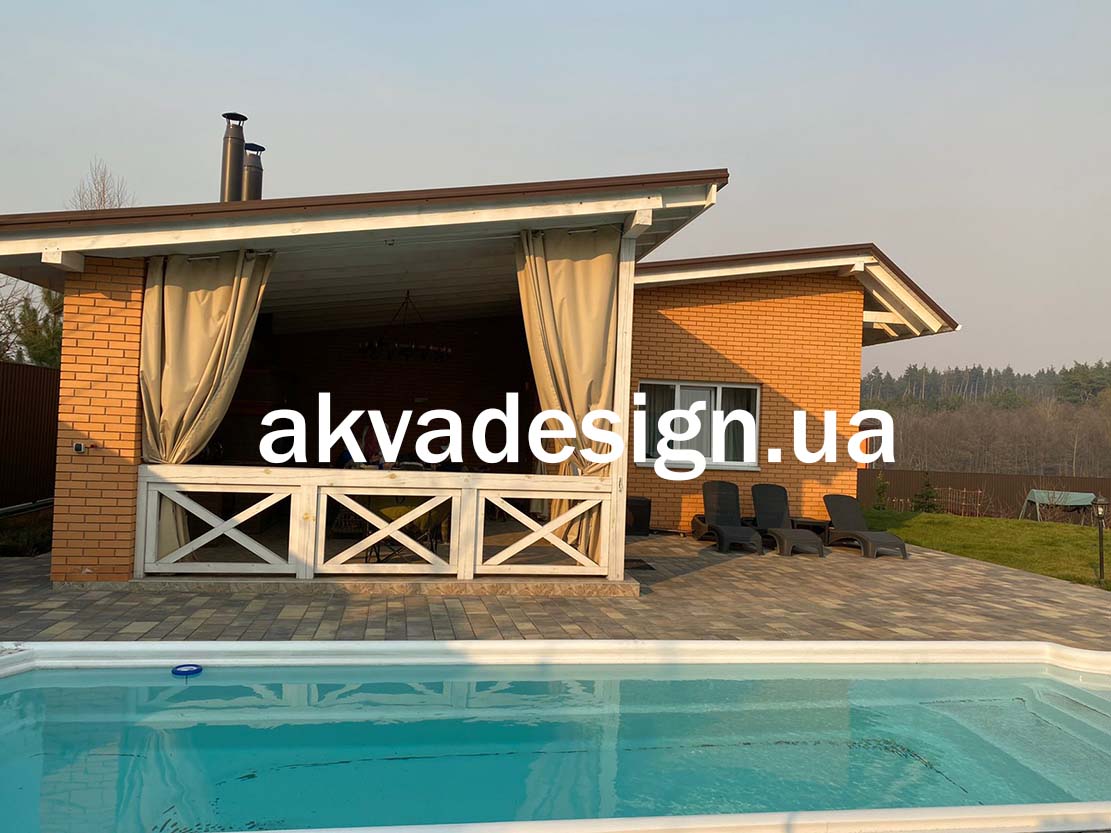

Беседка находилась на открытой местности, была хорошо продуваема ветром и это также было необходимо учитывать при расчете работы системы генерирования тумана. Мы обсудили с Заказчиком его просьбы по работе генератора тумана и приступили к расчету системы.

Особенность работы генератора тумана должна была состоять в том, что падающий туман должен был разносится по площадке около бассейна и внутри беседки равномерно охлаждая и освежая территорию, но при этом не долетая до плитки.

Нами была подобрана система туманообразования нужного типа, просчитана конфигурация установки распылителей форсунок, их количество и необходимая степень распыления, для достижения нужного эффекта. Стандартная комплектация генератора тумана не подходила и была заменена на индивидуально подобранную под данные условия монтажа и эксплуатации. Для достижения максимального эффекта охлаждения были применены распылители форсунок повышенной мощности, и разной производительности. В связи с ограниченной по габаритам зоной монтажа системы распыления тумана, нам пришлось заменить нержавеющие трубки на специальную нейлоновую трубку высокого давления, выдерживающую до 100атм. давления.

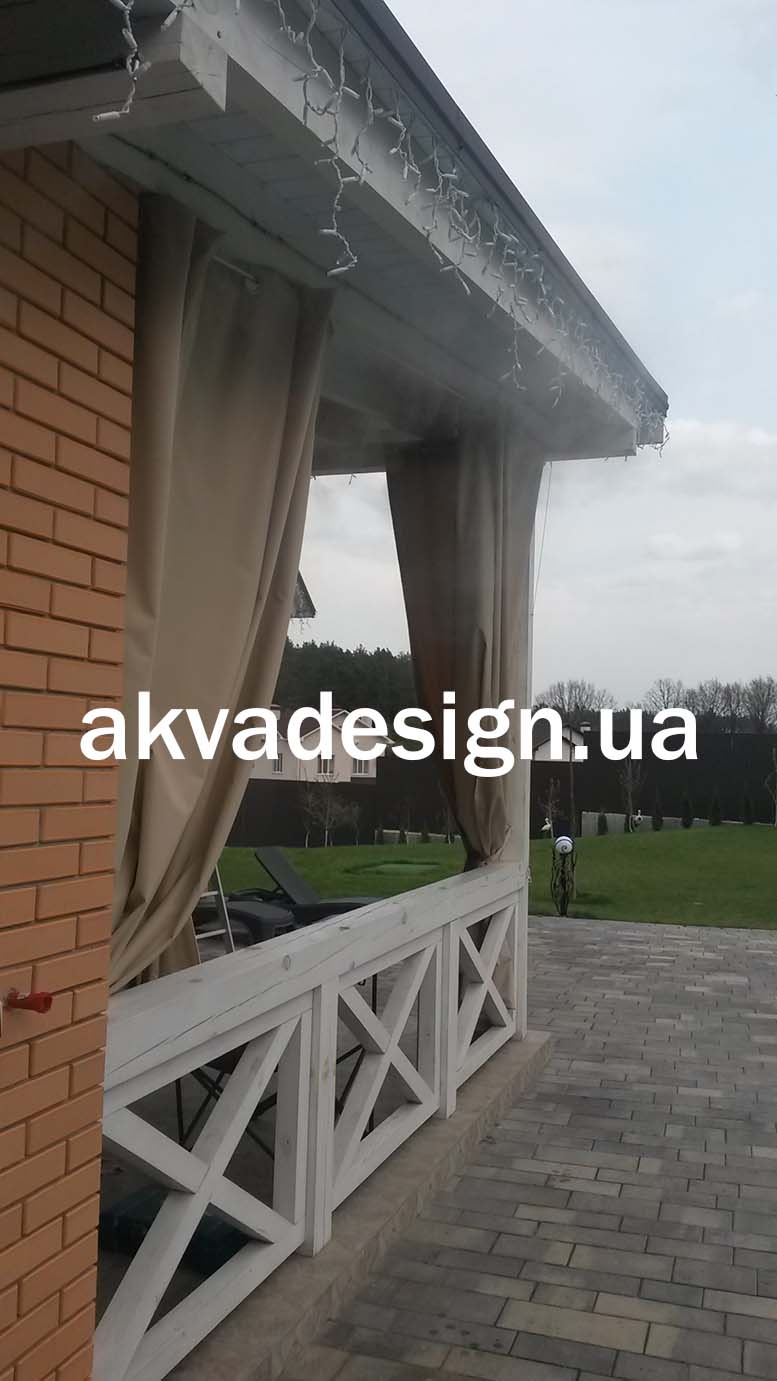

В назначенный день бригада по монтажу туманообразователей прибыла на объект и начала установку системы. В процессе монтажа нам пришлось отклонится от запланированной схемы монтажа и изменить ее по факту открывшихся в течении установки обстоятельств. Во - первых нас попросили изменить место подключения туманообразователя и место его расположения, кроме того беседка была завешена большими шторами, мешавшими равномерному распылению тумана, и мы решили изменить место и способ монтажа распылителей форсунок. Также внесла коррективы гирлянда освещения в темное время суток, которая не должна была попасть в облако тумана. В день монтажа поднялся сильный ветер и решили подстроить работу тумана под случай сдувания его боковым ветром в разных направлениях. Также внесла коррективы наклон крыши беседки с перепадом в 50 сантиметров, в результате чего туманообразование могло быть неравномерным.

После обсуждения всех новых вводных условий и изменения схемы подключения, мы приступили к монтажу распылительных форсунок, тройников, оконечников и другой обвязки системы распыления тумана. В связи с тем, что длина монтажа магистрали распыления тумана получилась достаточно большой, мы изменили также схему коммутации форсунок, для более равномерного формирования облака тумана на территории беседки.

По окончания монтажа магистралей распыления тумана, мы приступили к сборке и подготовке генератора сухого холодного тумана к запуску. В нем было заменено заводское транспортировочное масло на рабочее, подключена автоматика управления образованием водяной пыли, проверена работа насоса высокого давления.

После этого мы приступили к подключению туманообразователя к водопроводу и установке в рабочее положение. Затем была настроена автоматика управления работой, установлено и настроено программное обеспечение для управления туманообразователем непосредственно с телефона Заказчика. Было проведено обучение Заказчика по пользованию приложением по управлению туманом.

Мы проверили работу системы туманообразования в ручном и автоматических режимах, и начили тестирование качества работы и равномерности распределения тумана на площадке. После всех проверок, мы подобрали и настроили заказчику необходимые параметры и предустановки программы управления включением тумана и показали как ними пользоваться.

Распыление получилось достаточно плотным и равномерным даже при наличии бокового сдувающего ветра меняющихся направлений.

Заказчик получил гарантию на саму систему туманообразования и на качество проведенных монтажных работ и остался доволен скоростью и профессионализмом проведенных работ.

В связи с тем, что высота летней беседки достигала 4 метров, монтаж производился с небольшой скоростью и занял почти весь световой день. Работы были проведены бригадой из 2 человек.
