Ремонт в сервисном центре фекального-дренажно насоса Grundfos APG.50.09.3 из населенного пункта Плюты Киевской области

Примечание : Заказчик обратился с заказом на выезд мастера для проведения ремонтных работ с фекальным насосом установленным в канализационной яме на территории его дома в населенном пункте Плюты Киевской области.

Насос эксплуатировался на протяжении 9-10 лет, замечаний к его работе не возникало, прекратил он свою работу внезапно, напряжение в сети было и ток поступал на насос, но он не издавал ни звука и не перекачивал сточные воды из выгребной ямы в следующий каскад септика автономной канализации. Клиент хотел, чтобы мастер сделал выезд к нему в самые кратчайшие сроки и сделал все возможное и невозможное для восстановления работоспособности фекального насоса.

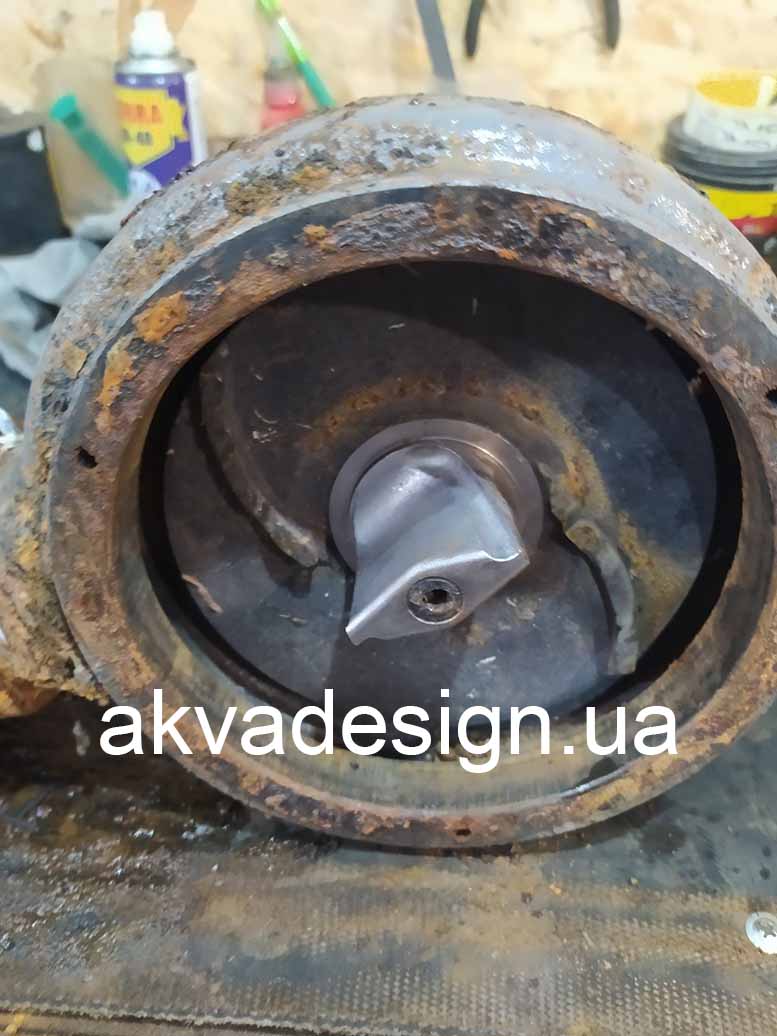

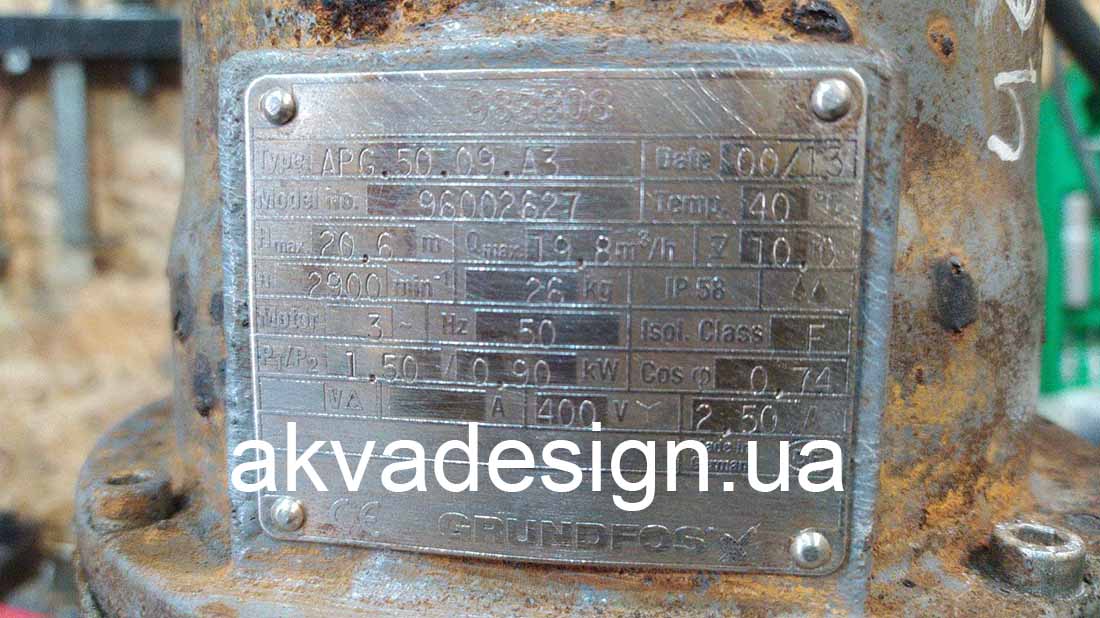

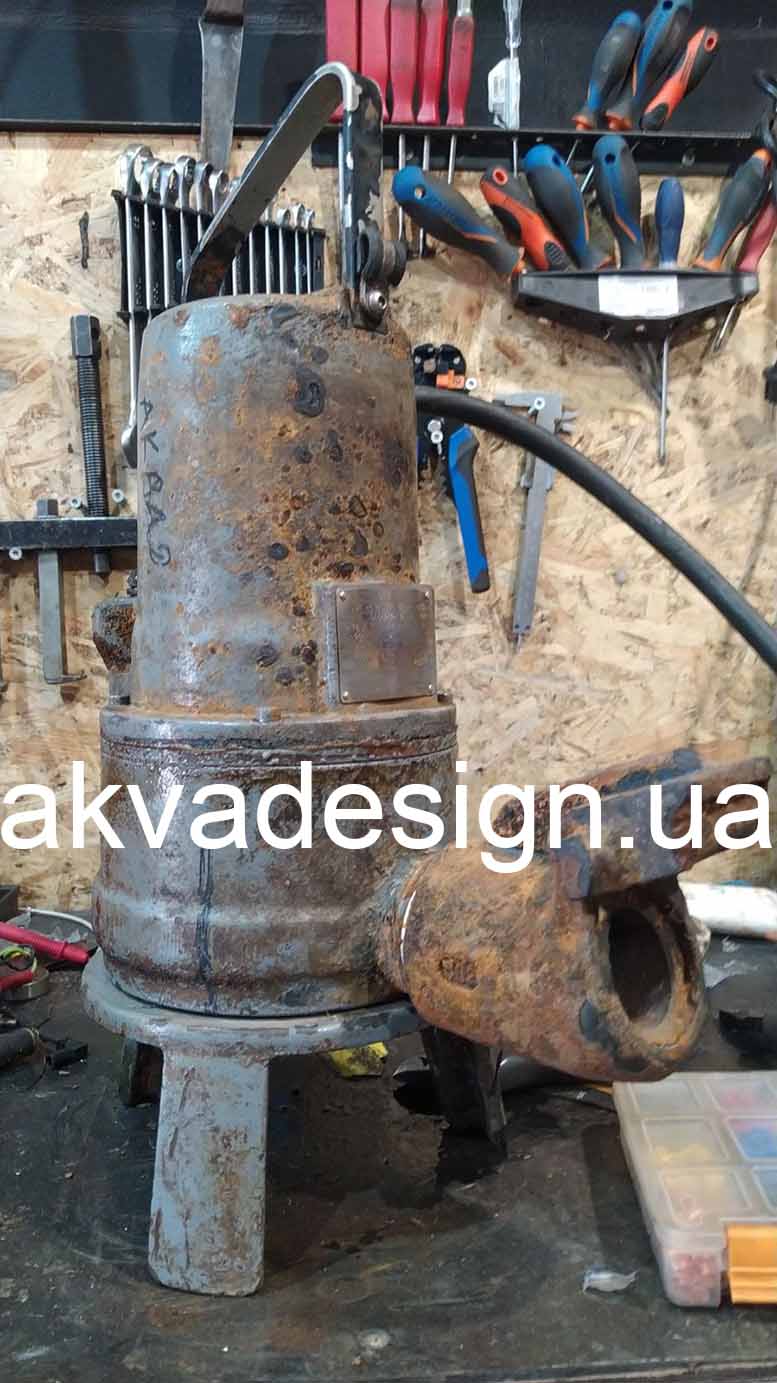

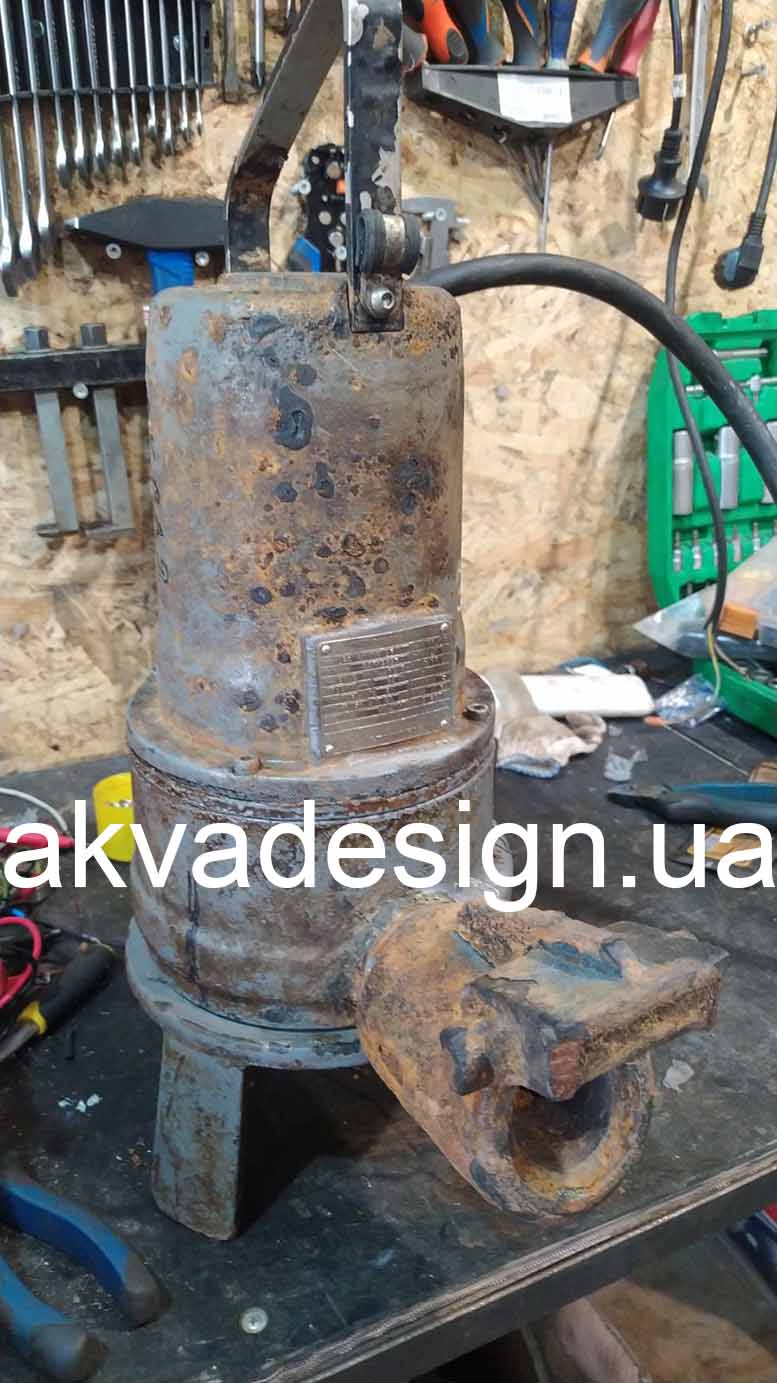

Немного поменяв график, удалось организовать выезд мастеров в Плюты для выяснения причин остановки насоса и по возможности, проведения ремонта на месте. По приезду на объект, мастера произвели подъем насоса из сточной ямы и затем провели осмотр и диагностику фекального насоса. Это был вертикальный одноступенчатый, чугунный, погружной, дренажно-фекальный насос с погружным взрывозащищенным 3-фазным электродвигателем Grundfos APG.50.09.3 произведенный ещё в Германии (в настоящее время они уже производятся на заводах в Дании), с производительностью 19 м. куб./час, максимальной глубиной погружения 10 метров, высотой напора 26 метров и мощностью 1,5 кВт., с режущим механизмом из высококачественной закаленной специальной стали позволяющим перекачивать бытовые и промышленные сточные воды, в том числе с фекалиями. Это была модель насоса выпущенная где-то 12-13 лет назад, но по качеству деталей, по качеству сборки, по характеристикам и параметром, она стояла на ступень выше, чем все современные модели дренажно-фекальных насосов, выпушенные 1-2 года назад.

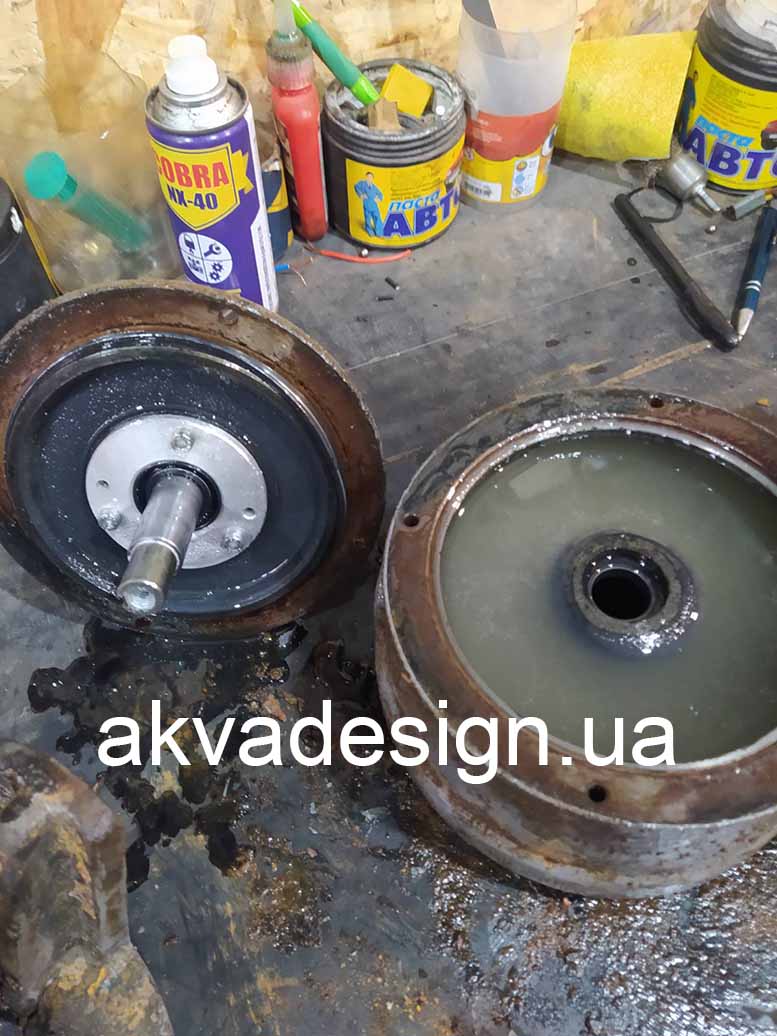

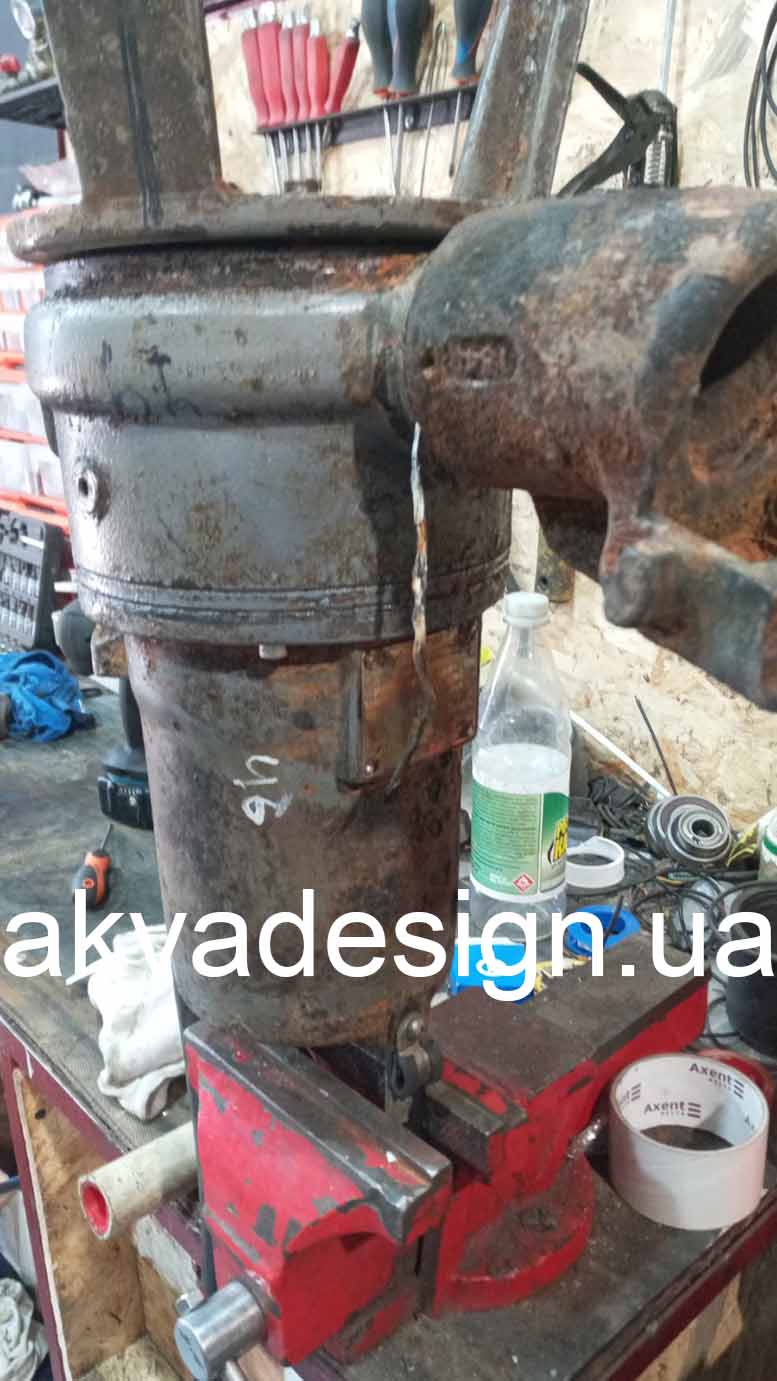

Проверка показала, что насос действительно "не подаёт признаков жизни" и мастера произвели его разборку для тщательного осмотра внутренних деталей и узлов. Первое, что обнаружилось это нахождение воды внутри двигателя, а это уже было очень плохо, так как при попадании воды, некоторые узлы сразу же автоматом выходят из строя. Далее были обнаружены некоторые детали и узлы требующие ремонта и замены, для более детальной диагностики, насос требовалось доставить в Сервисный центр, поместить на стенд и выполнить проверку и диагностику всех узлов.

Клиенту показали и объяснили ситуацию с его фекальным насосом и как вариант, предложили установить новый насос, тем более, что по стоимости получилась бы где-то приблизительно одинаковая сумма, что за ремонт, что за замену. От нового насоса Заказчик категорически отказался, он готов был заплатить за ремонт, но только, чтобы у него остался насос, который стоял у него в выгребной яме. За эти годы эксплуатации насоса не было ни каких серьезных поломок и качество его работы, устраивало Клиента, по его словам он покупал в те годы этот насос более чем за полторы тысячи и это было в долларах.

Мастера провели сборку насоса и затем его демонтаж, для доставки насоса в сервисный центр для окончательного выявления остальных неполадок и проведения ремонтных работ и обслуживания в Условиях Сервисного центра.

Сколько времени будет производится ремонт, пока было не известно и чтобы за эти дни у Клиента не случилось катастрофы с его септиком, мастера установили временно в яме, свой "дежурный дренажно-фекальный насос", который всегда находился у них в авто, для предоставления помощи Клиентам, которые попадали в подобные ситуации.

Доставив насос в сервис, мастерами была произведена окончательная проверка и диагностика и начаты ремонтные работы. При проверке исправности проводов с помощью тестера был выявлен разрыв где-то в кабеле, входящем в насос, с трудом обнаружив изношенный участок, мастера произвели замену электрического кабеля.

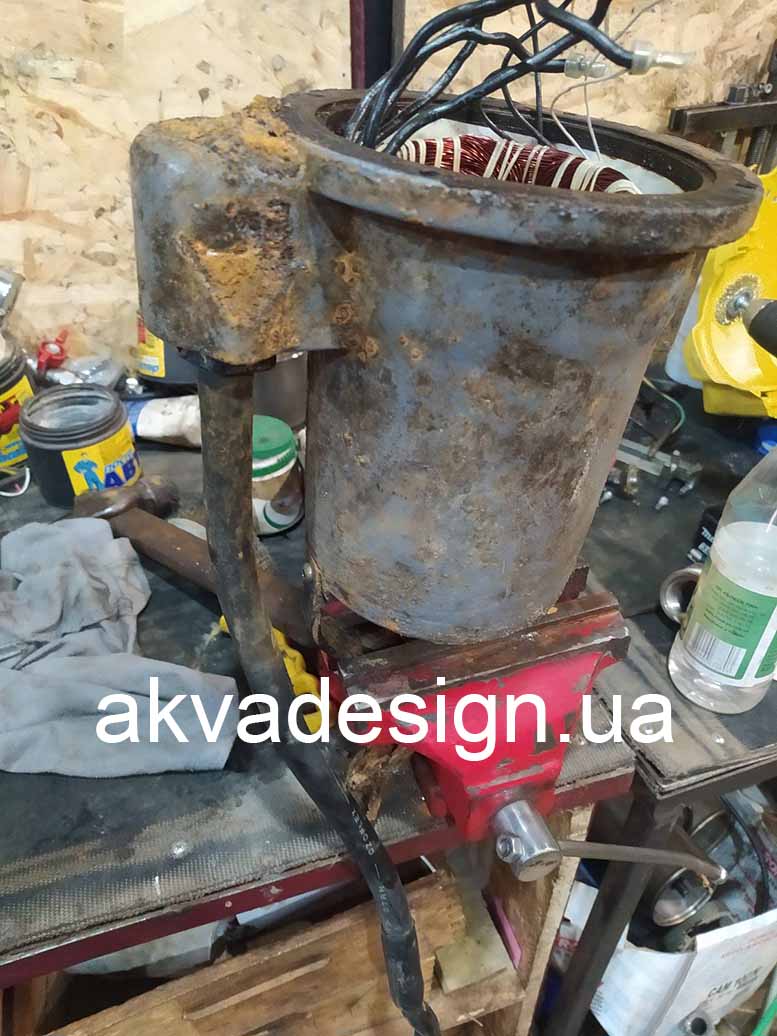

Также при проверке обнаружили, что после попадания воды в двигатель произошло межвитковое замыкание в статоре, что спровоцировало выход из строя обмотки статора. Так как после попадания воды, статок полностью повреждается, то решено было перемотать двигатель насоса полностью.

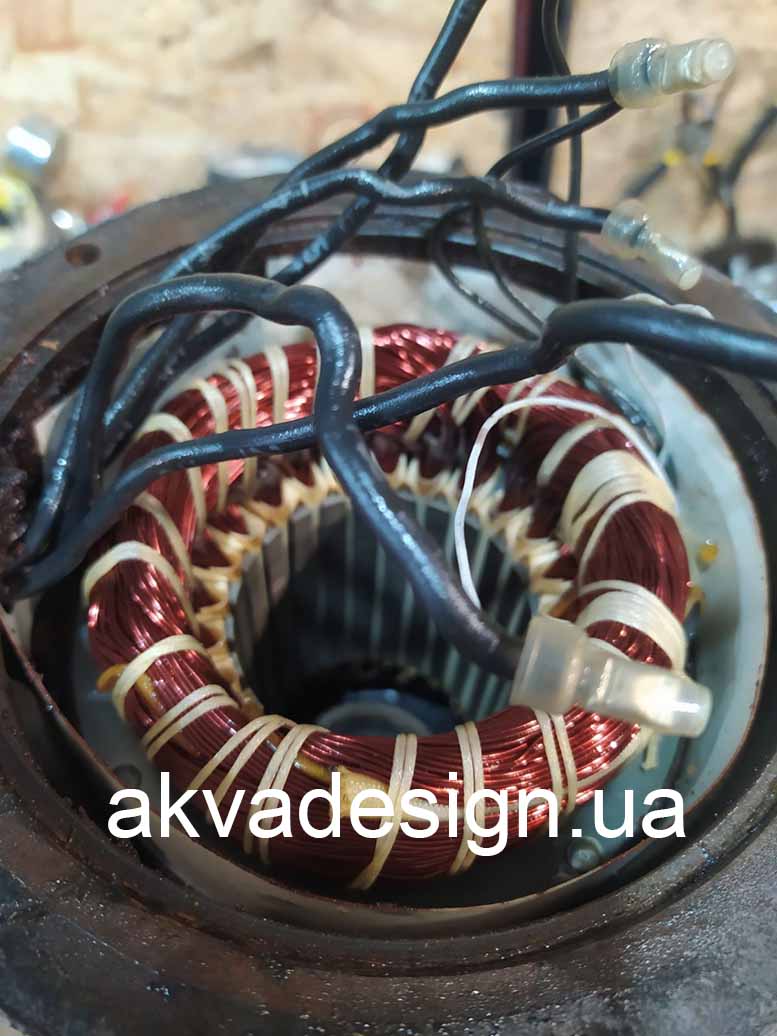

Специалисты нашего Сервисного центра аккуратно провели ремонт обмотки и полную перемотку электродвигателя, учитывая все параметры, начиная от количества витков и заканчивая толщиной и маркой провода.

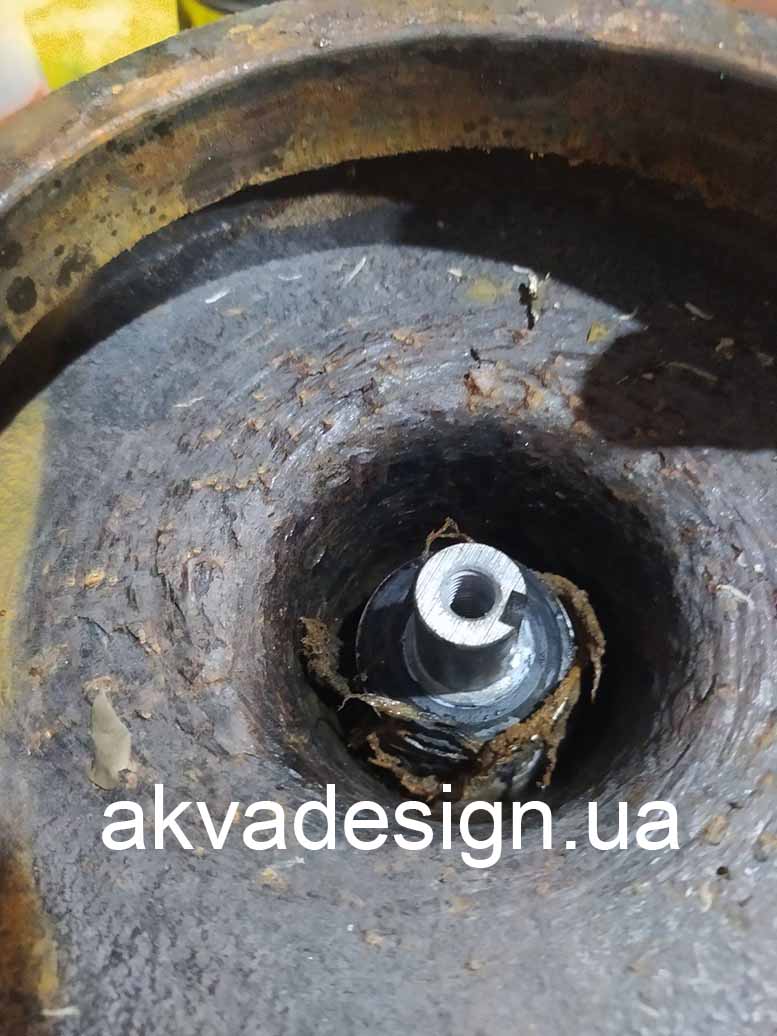

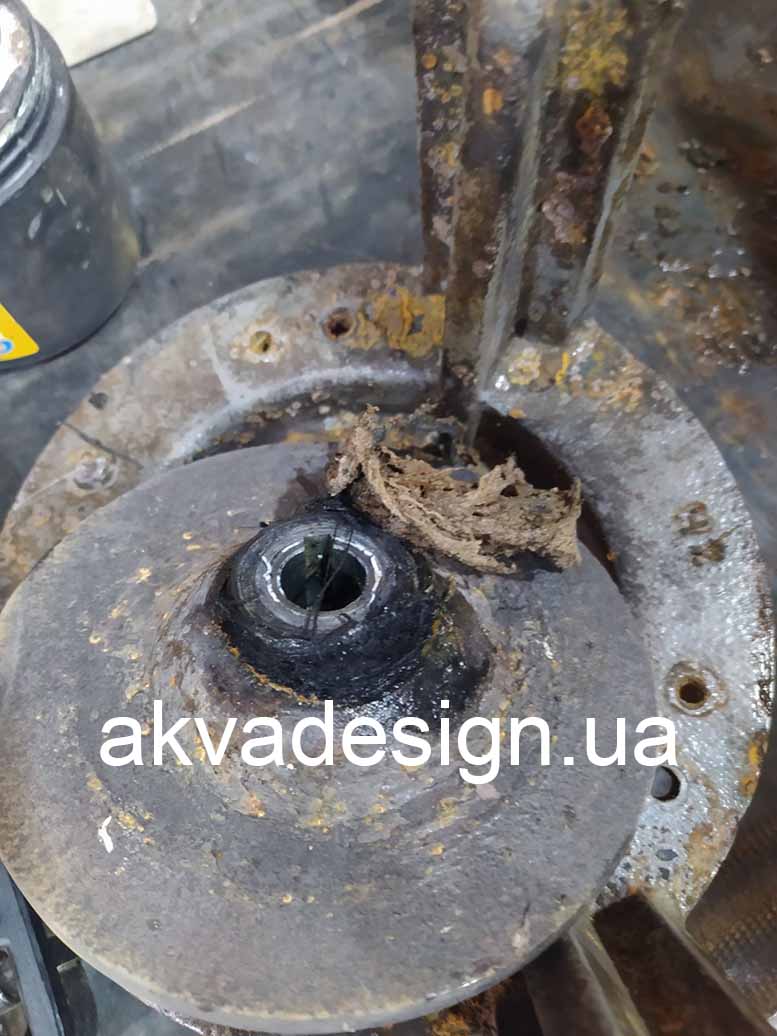

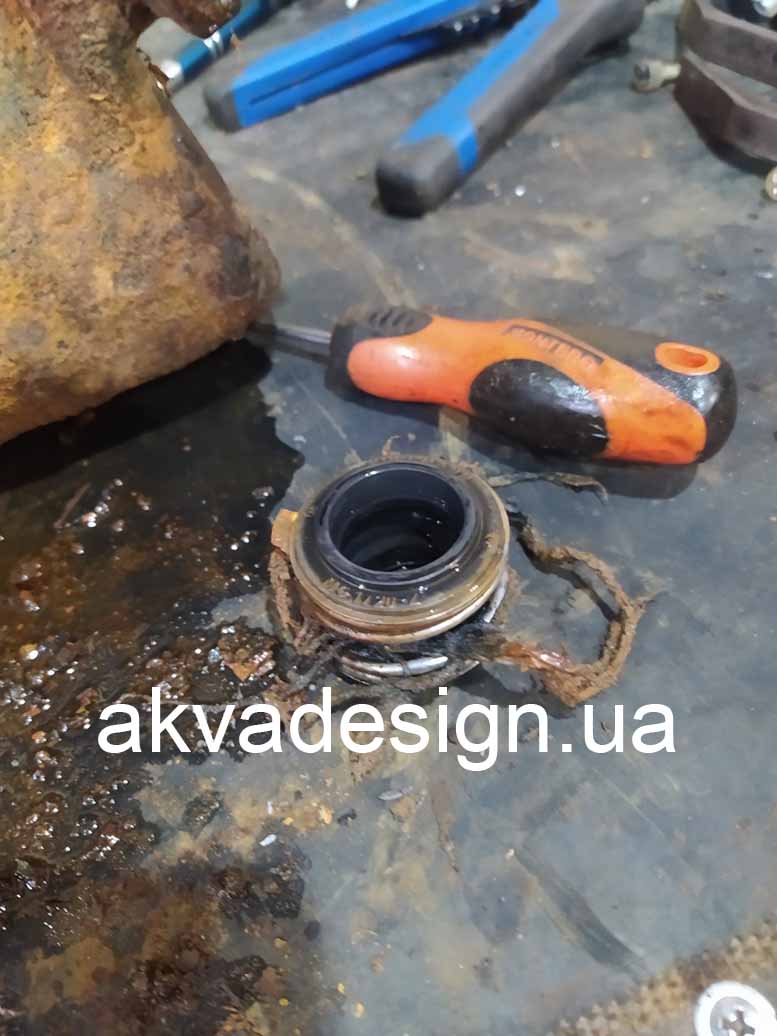

При осмотре также обраружился и износ торцевого уплотнения, которое применялось для уплотнения вала насоса. Мастера провели замену и установили двойное торцевое уплотнение с наличием масляной камеры, очень хорошего качества, заполнили нетоксичным маслом и произвели его настройку.

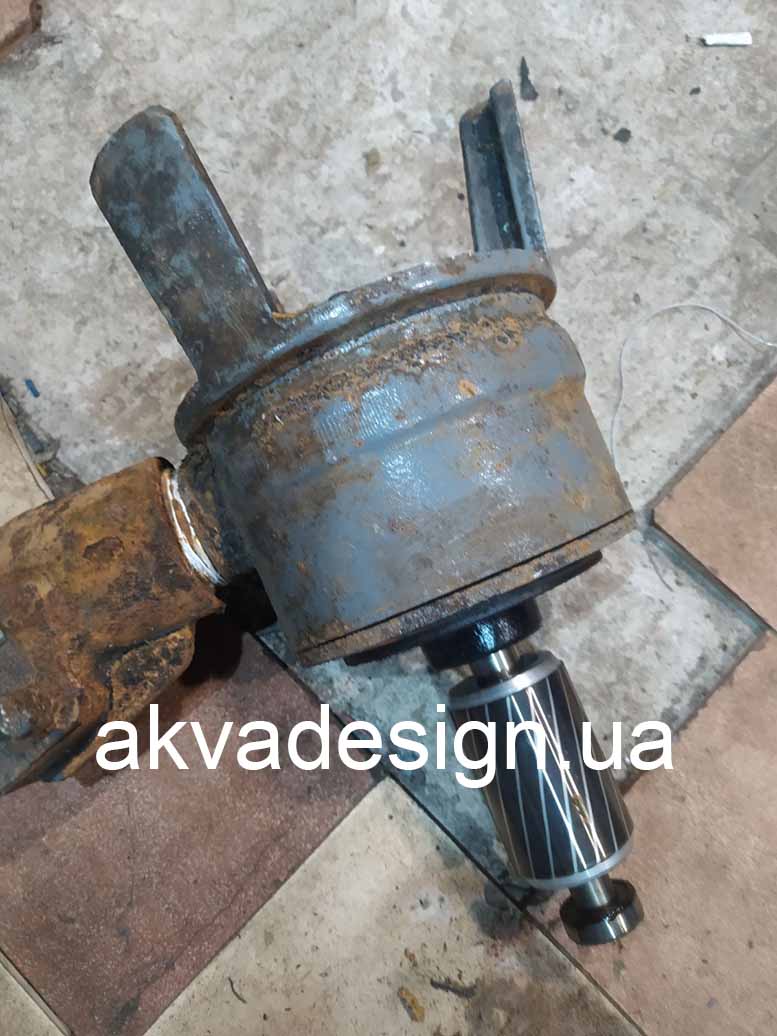

После замены торцевого уплотнения, обнаружился выход из строя подшипниковой конструкции, в наличии данных моделей подшипников не было, они были найдены и заказаны у официального поставщика-производителя. Через восемь дней, были получены оригинальные сальники и подшипники качения, произведена их установка и введена в них специальная смазка для длительного срока эксплуатации.

Затем мастера произвели демонтаж и потом ремонт и замену проводов, находящихся в двигателе насоса и выполнили их переподключение.

На этом ремонт и обслуживание фекального насоса Grundfos подошло к завершению, так как насос перебрали от А и до Я и устранили все возникшие неполадки.

Насос собрали, подключили, проверили правильность всех подключений, запустили и провели тестирование его работы. Насос работал отлично, согласно своим характеристикам и показателям.

На следующий день Клиент приехал за насосом, ему были предоставлены все вышедшие из строя узлы, которые заменили на новые, показана работа насоса в минимальной и максимальной мощности.

Заказчик был очень рад возрождению своего насоса и доволен проделанной работой мастерами сервисного центра.

Мы отметили, что при таком высоком качестве изготовления насоса, поломка произошла только из-за отсутствия своевременного технического обслуживания насоса в течение более чем 10лет, замены сальников и смазки. При проведении текущего сервисного обслуживания данный фекальный насос мог спокойно работать до 20лет абсолютно без проломок.

Мы также порекомендовали провести техническое обслуживание фильтра очистки воды установленного у Заказчика в доме, чтобы уменьшить сброс сточных вод в выгребную яму, так как без проведения текущего ремонта может увеличиваться объем сбрасываемой воды в септик автономной канализации. А как следствие - увеличивается нагрузка на фекальный насос по перекачке лишнего количества канализации и дренажный насос вырабатывает свой ресурс раньше времени.

Работы по ремонту погружного дренажно-фекального насоса Grundfos APG.50.09.3 из населенного пункта Плюты Киевской области, в сервисном центре были проведены за 10 дней, двумя мастерами.
